2021年省优优秀BIM作品展示:烟台格罗宁根大学校园改造项目BIM技术应用

时 间:2021年11月10日 浏 览:
设计单位:烟台市建筑设计研究院股份有限公司

   山东百伟建设工程管理有限公司

设计人员:肖元凯,王琨,周广兵,孟庆连,慈心,孙公笑然,姜书睿,王福鑫

方案推敲
        因为本项目为改造项目,结构主体已经存在,用BIM模型进行方案推演设计,即具有了平面二维图纸的准确性,也具有传统三维方案软件的直观性。 利用BIM模型手段进行方案设计,充分表达设计师内部空间创意,实现所见即所得。

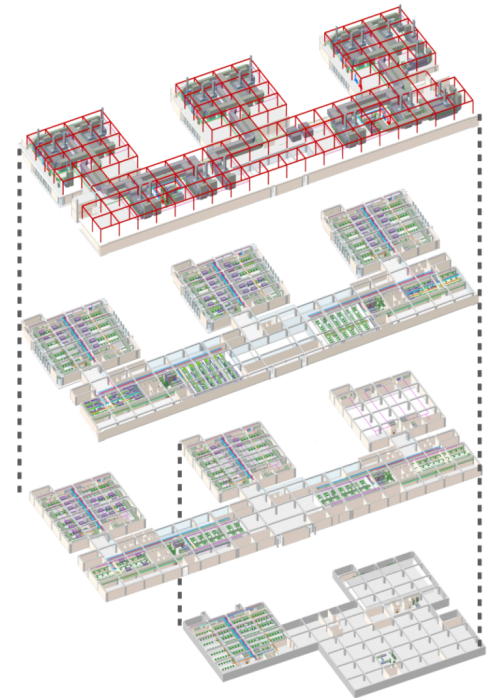

模块化设计
        本项目实验室设计采用模块化设计,从单一标准实验室出发,进行功能组合排布,得到高效的、整齐的的实验室组合,通过BIM平台的手段,扩大此设计手法的优点,所见即所得,为业主提供了更高效的、费用更低的、可视化的实验室方案。
采光分析
        在模型初期阶段进行针对气候的多种被动技术效用分析,模拟建筑可能的出现的采光环境。有利于节能节材,为建筑性能优劣的判断提供可靠数据信息支持。

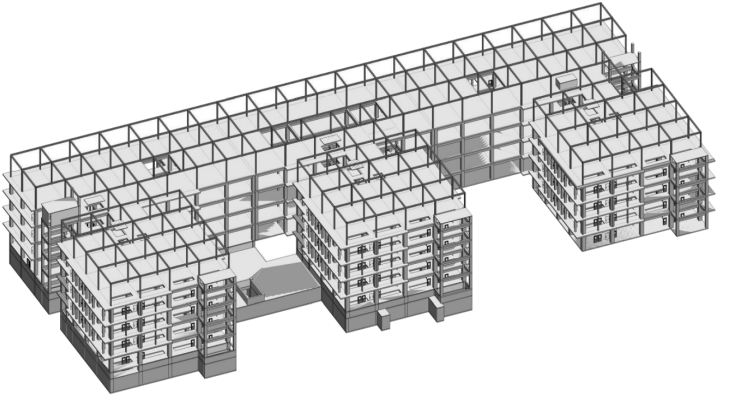

结构论证
        实验室对于结构振动有非常高的要求,BIM模型为本项目振动检测提供了简洁高效的方法配合结构模型,对于重点部位进行现场振动检测,记录数据对现有revit结构模型进行选择调整1F 2F改颜色表示为需要考虑VC-B VC-D的要求,以满足特殊实验室设备的自振要求。最终得出结论:一层顶板加固板厚为由120增加至300,柱截面不小于1000x1000,主梁截面高度增大至1000,次梁增加至950,加高250。未施工部位结构布置同改造后的一层顶板结构。

声学计算分析
        通过模型计算整个建筑各个空间的声环境,得出不同空间的声环境状况数据,以此来协调整个建筑的声环境协和度。在BIM模型深化方案,使中庭的吸音设计更加合理,也为室内设计吸音材料的选择提供了更直观准确的数据支持。
数据整理统计
        本项目中BIM的另一个优势是数据统计。传统的二维出图对于房间编号等进行数据统计工作需要耗费大量的时间。本项目通过BIM平台的支持,使得原本需要大量时间的工作变得简单快捷、降低了设计和文档的工作量和错误,使设计人员的工作更加高效。然后进行统计整理,合理估算成本。
设备系统分析
        实验室的精密空调系统是本项目的重点和难点,BIM的辅助设计,进行不同方案对比,得到最佳管线布置方案。
能耗分析
         通过机电模型的计算整栋建筑的能源输入,得到各种能源的负荷统计表,进而得出整栋建筑的能耗分析。
