2021年省优优秀BIM作品展示:龙湖神武B-5地块建设项目

时 间:2021年11月10日 浏 览:
        设计单位:同圆设计集团股份有限公司
        设计人员:马飞腾,于政喜,倪先光,戴文轩,张琳,纪祥和,王效磊,孙钦学

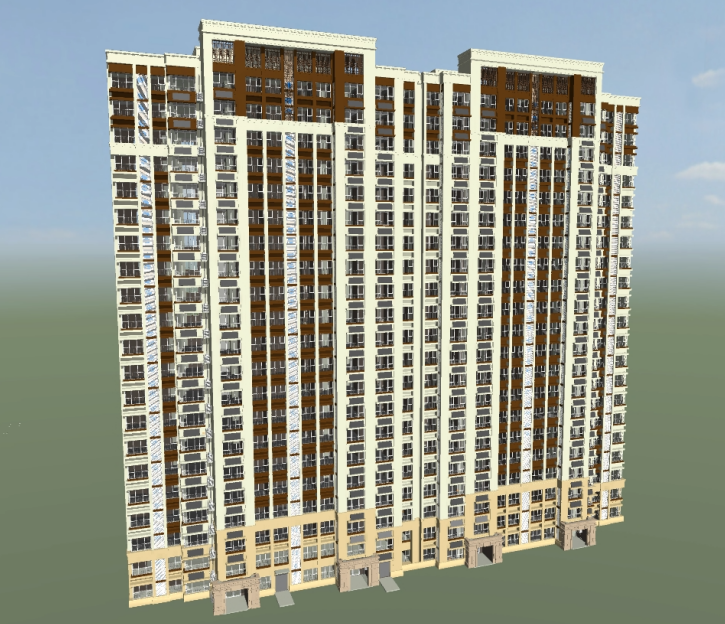

         项目地块位于济南历城区港西路以东,经十东路以南,总用地面积约7.54万㎡,总建面约22.2万㎡,业态为高层、小高层及配套商业。本项目是基于龙湖集团IPD封装的第一个全专业正向设计出图的项目。
      BIM应用情况介绍:
      1、本项目依托龙湖集团统一设计标准(模型组织、样板、元件等),结合同圆集团已有的标准文件进行施工图设计,对住宅类正向设计标准、设计流程有了实际的应用及探索;
       2、各专业通过详细的BIM执行策划及项目节点安排,对住宅类施工图的正向设计周期及人员配置要求有了一定的经验总结,对后续项目的施工图设计有一定的指导意义。

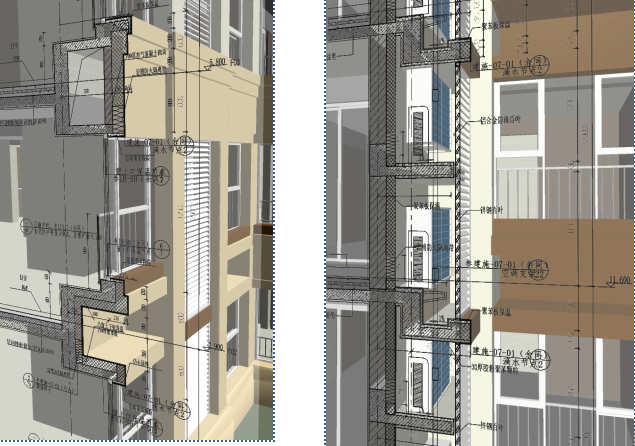

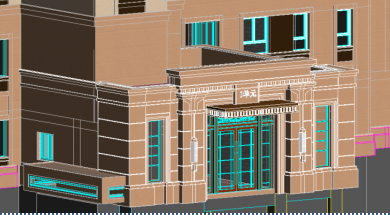

       3、正向设计相当于在设计过程中对工程进行预建造,各专业可对发现的各类设计碰撞及错漏问题及时调整,减少了后期变更的数量;本项目将门窗、电梯、单元入口、栏杆等二次深化图纸提前落实到三维模型中,建立更详细完善的三维模型,减少二次深化的变更调整;
       4、本项目结合瑞斯图三维审图软件,对完成的三维模型及二维图纸可进行线上审阅,三维模型与二维图纸交互效果清晰明了,针对相应问题进行答复并修改提交,反馈更直观明确。
